Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: WONSUN
Orzecznictwo: CE
Numer modelu: DZ-138
Warunki płatności i wysyłki
Minimalne zamówienie: 1 SZT.
Cena: negocjowalne
Szczegóły pakowania: Zapakowana w folię bąbelkową, po pierwsze, a następnie wzmocnione łko zewnętrzne opakowanie.
Czas dostawy: 3-7 dni roboczych po otrzymaniu płatności
Zasady płatności: T / T, Western Union, Money Gram, Trade Assurance, Paypal itp.,
Możliwość Supply: 1000 zestawów / miesiąc
Czas operacji: |
0,6 s/2,5 m, 0,9 s/3 m, 2 s/4 m, 5 s/6 m |
Zakres temperatury roboczej ℃: |
-45℃~+85℃ |
Metoda jazdy: |
Siłownik |
Zasilacz: |
24/100/240 V AC, 50/60 Hz |
Certyfikat: |
CE |
Nazwa przedmiotu: |

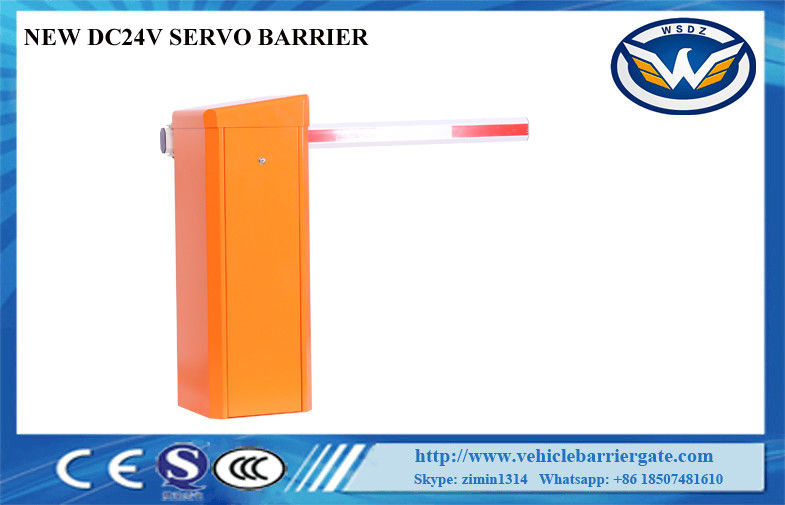

Precyzyjna przekładnia planetarna 24VDC Servo Motor Barrier Gate Inteligentna bariera |
Czas operacji: |
0,6 s/2,5 m, 0,9 s/3 m, 2 s/4 m, 5 s/6 m |
Zakres temperatury roboczej ℃: |
-45℃~+85℃ |
Metoda jazdy: |
Siłownik |
Zasilacz: |
24/100/240 V AC, 50/60 Hz |
Certyfikat: |
CE |
Nazwa przedmiotu: |
Precyzyjna przekładnia planetarna 24VDC Servo Motor Barrier Gate Inteligentna bariera |
Specyfikacja bramek do bramek DZ-138:
| Brama barierowa DZ-138 | V06T | V09T |
| Maksymalna długość i szerokość belki | 2500 mm, Ф75 mm | 3000 mm, Ф75 mm |
| Czas otwarcia / zamknięcia | 0,6sec | 0,9 s, 2,5 s, 4,5 s |
| Zasilacz | 24/100 / 240VAC, 50 / 60Hz | 24/100 / 240VAC, 50 / 60Hz |
| Pobór energii | maks. 150W | 100w |
| Obudowa maszynowa | Lakierowana stalowa płyta o grubości 2,0 mm | Lakierowana stalowa płyta o grubości 2,0 mm |
| Rozmiar obudowy maszyny (W * D * H) | 342 * 312 * 959 mm | 342 * 312 * 959 mm |
| Masa netto | 43 kg | 42,6 kg |
| Zakres temperatury roboczej ℃ | -45 ℃ ~ + 85 ℃ | -45 ℃ ~ + 85 ℃ |
| Metoda prowadzenia | Siłownik | Siłownik |
| System ochrony (IP) | 54 | 54 |
| Klasa izolacji | fa | fa |
| Względna wilgotność | ≤90% | ≤90% |
| Prędkość bez obciążenia silnika | 3000r / min | 3000r / min |
| Odległość zdalnego sterowania | ≤100m (otwarta, słoneczna pogoda) | ≤100m (otwarta, słoneczna pogoda) |
| Moment wyjściowy | 1,2NM * 140 = 160N.M | 0,86NM * 140 = 120N.M |
| Running Noise < | 45 dB | 45 dB |
| Obróbka powierzchniowa | Zewnętrzne natryskiwanie elektrostatyczne proszkiem elektrycznym | Zewnętrzne natryskiwanie elektrostatyczne proszkiem elektrycznym |
| Sterownik DZ | ||
| Napięcie (± 10%) | 100-240 woltów | 100-240 woltów |
| Częstotliwość (Hz) | 50-60 | 50-60 |
| Maksymalne zużycie energii (wat) | 8 | 8 |
| Bezpiecznik | F5AH | F5AH |
| Napięcie sterujące | 24 V DC / max.3000 mA | 24 V DC / max.3000 mA |
| Numer wejściowy-koniec | 8 | 8 |
| Numer wyjściowy otwartego kolektora | 2 | 2 |
| Numer przekaźnika odwrócenia poziomu zerowego | 3 | 3 |
| Zakres temperatury roboczej ℃ | -45 ℃ ~ + 85 ℃ | -45 ℃ ~ + 85 ℃ |
| System ochrony (IP) | 20 | 20 |
| Waga (gram) | 450 gramów | 450 gramów |
| Wymiar | mm (LWH) | 158 * 126 * 55 |
Funkcje i funkcje:
1. Brama otwiera się automatycznie po wyłączeniu, bez sprzęgła, bez interwencji człowieka. Po włączeniu zasilania,
brama automatycznie resetuje się, przywraca stan zamknięcia bramy, naprawdę nienadzorowane, standardy bezpieczeństwa pożarowego. Jeśli jest wyjątkowy
wymaganie, ręczna obsługa jest wymagana, gdy wyłączenie, ramię obsługowe otwiera i zamyka ręcznie również może
być realizowane poprzez skonfigurowanie przełącznika DIP, który zapewnia, że system może być używany w dowolnym momencie.
2. Zastosowanie sprężyny jednoskładnikowej sprężyny balansującej, dobra regulacja, brak szumu, niezmienne, niełatwe do złamania, bezpieczne i niezawodne.
3. Można wybrać różne tryby wejścia i wyjścia, normalnie otwarte normalnie zamknięte są opcjonalne.
4. Kąt otwarcia ramienia można regulować w zakresie od 60 do 90 stopni, rozdzielczość 10 stopni, odpowiedni do montażu w widocznym miejscu okapu.
5. Prędkość zamykania można regulować.
6. Wyjście przełącznika przekaźnika sygnału blokady bariery.
7. Stan działania bramki zaporowej: Sygnał wyjściowy OK wskazuje, że brama działa poprawnie.
8. Nieprawidłowe wyjście sygnału alarmu bramki bariery.
9. Sygnał wyjściowy przełącznika przekaźnika świateł drogowych R & G.
10. Interfejs zapobiegający rozbiciu sygnału zewnętrznej pętli detektora, interfejs zapobiegający rozbiciu sygnału podczerwieni.
11. Interfejs trybu liczenia.
12. Uzbrojenie Otwarta funkcja zapobiegająca rozbiciu. Bez względu na obecną bramę w jakim stanie, operator przez potrójny
przycisk, oprogramowanie lub pilot zdalnego sterowania do wydawania polecenia otwarcia, brama da pierwszeństwo realizacji akcji otwierającej.
13. Bariera z funkcją ochrony antykolizyjnej, gdy pojazd uderza w ramię bramki, ramię można odchylić, aby uniknąć
uszkodzenie pojazdu i brama bariery.
14. Opóźnienie zamknięcia funkcji.
15. Funkcja automatycznej zmiany kierunku wysokiej czułości ramion (można regulować intensywność).
16. Interfejs systemu parkingowego.
17.RS485 lub RS232 interfejs komunikacji sieciowej do góry i do dołu (bez potrzeby instalacji modułu komunikacyjnego)
18. Interfejs sygnału alarmu przeciw kolizji.
19. Regulowany port prędkości (od 0,9 s do 10 s)
20. Wytrzymała stal precyzyjna, ruchome części przemysłu poza jakością przemysłu
Pozycje usługi
1. Dostarczana jest dwuletnia bezpłatna usługa serwisowa (bez ramienia i pilota). W stanie
zgodnie z instrukcją obsługi, bez nieautoryzowanej konserwacji części i maszyny
nie powodują oczywistych uszkodzeń mechanicznych, zapewnimy gwarancję jakości produktu z bramą barierową
datę użycia na okres dwóch lat lub od daty wysyłki do trzech lat włącznie ze wszystkimi mechanicznymi
oraz elementy elektroniczne inne niż specjalne materiały eksploatacyjne.
2. Oferowana jest dodatkowa usługa w późniejszym czasie.
3. Dostarczana jest obsługa techniczna.
* Następujące sytuacje są naliczane za serwisowanie (lub wymianę):
1.Broken przez złą instalację;
2.Broken przez niewłaściwe napięcie;
3. Powierzchnie systemu zniszczone przez niewłaściwą instalację lub użytkowanie.
4.Broken przez klęskę żywiołową.
5.Overdue.
6. Obsługa przedmiotów poza obietnicami.
Instrukcja wymiany dla kierunków ramion
Kierunek produktu można wymieniać, podzielony na 6 kroków.
Krok 1: usuń wewnętrzną śrubę sześciokątną M8X20, wyjmij rdzeń maszyny;
Krok 2: usuń elektryczną płytkę nośną z lewej strony na prawą stronę;
Krok 3: usunąć stałą śrubę M10 * 30 na tacy wysięgnika (patrz rysunek 1);
Krok 4: za pomocą śruby M14 * 150 wyciągnij głowicę tacy belki (patrz rysunek 2);
Krok 5: zainstaluj głowicę tacy wysięgnika od lewej do prawej strony lub oryginału do
ostatnia strona;
Krok 6: włóż rdzeń maszyny z powrotem do obudowy maszyny, zamocuj śrubę sześciokątną M8 * 20,
wymiana kierunku jest zakończona, nie trzeba dostosowywać innych ustawień.
Program 1
Bramę bariery można kontrolować za pomocą dwóch przycisków, a krótki impuls czasowy wystarcza do otwarcia bramki barierowej.
Połączenie okablowania: włącz GND i COM,
Otwieranie: włącz 24 V za pomocą UP
Zamykanie: włącz 24 V za pomocą przycisku Down
Dodatkowe zabezpieczenia można podłączyć do wejścia sygnału podczerwieni, wejścia sygnału detektora pojazdu (detektor pętli).
Program 2
Bramę barierową można zamknąć i otworzyć za pomocą pilota zdalnego sterowania
Połączenie okablowania: podłączenie odbiornika GND (COM) do COM kontrolera Zdalne uruchamianie służy do otwierania, a Zdalne zamykanie do zamykania.
Otwieranie: podłączenie sygnału wyższego poziomu odbiornika (5 ~ 24V) do zdalnego
Zamknięcie: podłączenie sygnału poziomu wyjściowego odbiornika (5 ~ 24 V) do zdalnego sterowania
Dodatkowe zabezpieczenia można podłączyć do wejścia sygnału podczerwieni, wejścia sygnału detektora pojazdu (detektor pętli).
Jeśli odbiornik zdalnego sterowania jest nieelektrycznym sygnałem przekaźnikowym, połączenie jako mieszek:
Połączenie okablowania: włącz GND i COM,
Otwieranie: włącz zasilanie + 24 V za pomocą Remote-up
Zamykanie: włącz zasilanie + 24 V z funkcją Zdalne opuszczanie
Dodatkowe zabezpieczenia można podłączyć do wejścia sygnału podczerwieni, wejścia sygnału detektora pojazdu (detektor pętli).
2. Dlaczego panel kontrolera działa z nienormalnym hałasem "Di Di Di"?
3. Dlaczego bariera kończy połowiczne działanie otwierania i zamykania?
4. Kiedy bariera jest zamknięta, dlaczego kąt nachylenia wynosi 5 stopni?
5. Kiedy zamknięcie bariery jest otwarte, ale zamyka się bez kontroli zamówienia, na czym polega problem?
6. Dlaczego ramię bardzo się faluje podczas otwierania i zamykania?
7. Sugerowana instalacja gumowej wykładziny:
8. Czy akceptujesz zamówienie OEM / ODM?
