Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: WONSUN
Orzecznictwo: CE
Numer modelu: DZ-138
Warunki płatności i wysyłki
Minimalne zamówienie: 1 SZT.
Cena: negocjowalne
Szczegóły pakowania: Zapakowana w folię bąbelkową, po pierwsze, a następnie wzmocnione łko zewnętrzne opakowanie.
Czas dostawy: 3-7 dni roboczych po otrzymaniu płatności
Zasady płatności: T / T, Western Union, Money Gram, Trade Assurance, Paypal itp.,
Możliwość Supply: 1000 zestawów / miesiąc
Nazwa produktu: |
Parking Automatyczny system bariery wysięgnika Brama i bariera ramienia bramy |
Temperatura środowiska pracy: |
-40 ℃ ~ + 85 ℃ |
Czas operacji: |
0,3,0,6,0,9,2,4s |
Gwarancja: |
Gwarancja liftetime na silnik, 2 lata gwarancji na pozostałe części z wyjątkiem ramienia i pilota |
System ochrony (IP): |
IP65 |
Pobór energii: |
150W/100W |
Nazwa produktu: |
Parking Automatyczny system bariery wysięgnika Brama i bariera ramienia bramy |
Temperatura środowiska pracy: |
-40 ℃ ~ + 85 ℃ |
Czas operacji: |
0,3,0,6,0,9,2,4s |
Gwarancja: |
Gwarancja liftetime na silnik, 2 lata gwarancji na pozostałe części z wyjątkiem ramienia i pilota |
System ochrony (IP): |
IP65 |
Pobór energii: |
150W/100W |

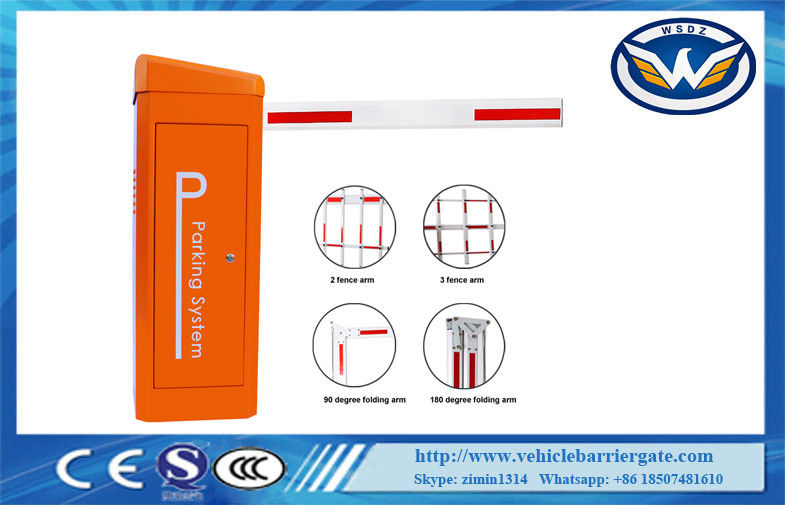

Czas działania i długość konfiguracji długości belki
| Typ wysięgnika (licznik) | Czas działania (sekundy) | Wysokość wysięgnika (metr) |
| Szybka prędkość ≤2,5 | 0,6 | 0,83 |
| Szybka prędkość ≤3 | 0,9 | 0,83 |
| Wspólne ramię proste ≤4,5 | 2.5 | 0,83 |
| Wspólne ramię proste ≤6 | 4.5 | 0,83 |
| 80 * 45 mm 90 ° ramię składane ≤3 | 1 | 0,83 |
| 80 * 45 mm 90 ° składane ramię ≤3,5 | 2.5 | 0,83 |
| 80 * 45mm Łuk składany 90 ° ≤5 | 5 | 0,83 |
| Belka składana 80 * 45mm 180 ° ≤3 | 1 | 0,83 |
| Belka składana 80 * 45mm 180 ° ≤4 | 2.5 | 0,83 |
| Belka składana 80 * 45mm 180 ° ≤5 | 4.5 | 0,83 |
| 100 * 45mm 2 belka ogrodzeniowa ≤3,5 | 2.5 | 0,83 m, mały pionowy wysięg to 0,8 m, wysięgnik ma 0,9 m |
| 100 * 45mm 2 belka ogrodzeniowa ≤5 | 6 | 0,83 m, mały pionowy wysięg to 0,8 m, wysięgnik ma 0,9 m |
| 100 * 45mm 3 belka ogrodzeniowa ≤3 | 3 | 0,83 m, mały pionowy wysięgnik ma 1,5 m, wysięgnik ma 1,6 m |
| 100 * 45mm 3 belki ogrodzeniowej ≤4 | 6 | 0,83 m, mały pionowy wysięgnik ma 1,5 m, wysięgnik ma 1,6 m |
Uwaga: "Wysokość wysięgnika" oznacza wysokość od punktu mocowania wysięgnika do podłoża.
Zalety bramy obronnej pojazdu:
| 1. Brama otwiera się automatycznie po wyłączeniu, bez sprzęgła, bez interwencji człowieka. Po włączeniu brama automatycznie resetuje się, przywraca stan zamknięcia bramy, naprawdę bez nadzoru, standardy bezpieczeństwa pożarowego. W przypadku specjalnych wymagań, ręczna obsługa jest wymagana przy wyłączaniu, ręczne otwieranie i zamykanie ramienia roboczego również może być zrealizowane poprzez skonfigurowanie przełącznika DIP na płycie sterowania, który zapewnia, że system może być używany w dowolnym momencie. |
| 2. Zastosowanie sprężyny jednoskładnikowej, sprężyna, dobra regulacja, brak hałasu, niezmienne, niełatwe do złamania, bezpieczne i niezawodne. |
| 3. Można wybrać różne tryby wejścia i wyjścia, normalnie otwarte normalnie zamknięte są opcjonalne. |
| 4. Kąt otwarcia ramienia można regulować w zakresie od 60 do 90 stopni, rozdzielczość 10 stopni, odpowiedni do montażu w widocznym miejscu okapu. |
| 5. Prędkość zamykania można regulować. |
| 6. Wyjście przełącznika przekaźnika sygnału blokady bariery. |
| 7. Stan działania bramki bariery: Sygnał wyjściowy OK wskazuje, że brama działa poprawnie. |
| 8. Nieprawidłowe wyjście sygnału alarmu bramki bariery. |
| 9. R & G Sygnalizacja wyjścia przekaźnika świateł drogowych. |
| 10. Interfejs zapobiegający rozbiciu sygnału zewnętrznej pętli detektora, interfejs przeciwmaskowy sygnału czujnika podczerwieni. |
| 11. Interfejs trybu liczenia. |
| 12. Uzbrojenie Otwarta funkcja zapobiegająca rozbiciu. Bez względu na aktualną bramę w jakim stanie, operator poprzez potrójny przycisk, oprogramowanie lub pilot do wydawania polecenia otwarcia, brama da pierwszeństwo realizacji akcji otwierającej. |
| 13. Bariera z funkcją zabezpieczającą przed kolizją, gdy pojazd uderza w ramię bramy, można wysunąć ramię, aby uniknąć uszkodzenia pojazdu i bramy bariery. |
| 14. Opóźnienie zamknięcia funkcji. |
| 15. Funkcja automatycznej zmiany kierunku wysokiej czułości ramion (można regulować intensywność). |
| 16. Interfejs systemu parkingowego. |
| 17.RS485 lub interfejs komunikacji RS232 do komunikacji w górę i w dół (bez potrzeby instalowania modułu komunikacyjnego) |
Lista parametrów technicznych
| Brama barierowa DZ-138 | V06T | V09T |
| Maksymalna długość i szerokość belki | 2500 mm, Ф75 mm | 3000 mm, Ф75 mm |
| Czas otwarcia / zamknięcia | 0,6sec | 0,9 s, 2,5 s, 4,5 s |
| Zasilacz | 24/100 / 240VAC, 50 / 60Hz | 24/100 / 240VAC, 50 / 60Hz |
| Pobór energii | maks. 150W | 100w |
| Obudowa maszynowa | Lakierowana stalowa płyta o grubości 2,0 mm | Lakierowana stalowa płyta o grubości 2,0 mm |
| Rozmiar obudowy maszyny (W * D * H) | 342 * 312 * 959 mm | 342 * 312 * 959 mm |
| Masa netto | 43 kg | 42,6 kg |
| Zakres temperatury roboczej ℃ | -45 ℃ ~ + 85 ℃ | -45 ℃ ~ + 85 ℃ |
| Metoda jazdy | Siłownik | Siłownik |
| System ochrony (IP) | 65 | 65 |
| Klasa izolacji | fa | fa |
| Względna wilgotność | ≤90% | ≤90% |
| Prędkość silnika | 3000r / min | 3000r / min |
| Odległość zdalnego sterowania | ≤100m (otwarta, słoneczna pogoda) | ≤100m (otwarta, słoneczna pogoda) |
| Moment wyjściowy | 1,2NM * 140 = 160N.M | 0,86NM * 140 = 120N.M |
| Running Noise < | 45dB | 45dB |
| Obróbka powierzchniowa | Zewnętrzne natryskiwanie elektrostatyczne proszkiem elektrycznym | Zewnętrzne natryskiwanie elektrostatyczne proszkiem elektrycznym |
| Sterownik DZ | ||
| Napięcie (± 10%) | 100-240 woltów | 100-240 woltów |
| Częstotliwość (Hz) | 50-60 | 50-60 |
| Maksymalne zużycie energii (wat) | 8 | 8 |
| Bezpiecznik | F5AH | F5AH |
| Napięcie sterujące | 24 V DC / max.3000 mA | 24 V DC / max.3000 mA |
| Numer wejściowy-koniec | 8 | 8 |
| Numer wyjściowy otwartego kolektora | 2 | 2 |
| Numer przekaźnika odwrócenia poziomu zerowego | 3 | 3 |
| Zakres temperatury roboczej ℃ | -45 ℃ ~ + 85 ℃ | -45 ℃ ~ + 85 ℃ |
| System ochrony (IP) | 20 | 20 |
| Waga (gram) | 450 gramów | 450 gramów |
| Wymiar | mm (LWH) | 158 * 126 * 55 |
Lista rzeczy do spakowania
| Tytuł | Specyfikacja | Ilość | Jednostka | Uwaga |
| Boom bramkowy | 1 | Kawałek | ||
| Deska prasowa do skrzynki maszynowej | 2 | kawałek | Do mocowania obudowy | |
| Kołek rozporowy | M16X150 | 4 | zestaw | Do mocowania obudowy |
| Wspornik | 1 | kawałek | Opcjonalna część | |
| Kołek rozporowy | M8 | 4 | jednostka | Do mocowania bomu |
| Śruby zamocowane na wysięgniku | M12 * 70 | 2 | jednostka | |
| Klucz sprawy | 2 | jednostka | ||
| Źródło równowagi | 1 | jednostka | Do bezpłatnego użycia | |
| Pilot zdalnego sterowania | 2 | jednostka | ||
| Sterowanie maszyną | 1 | jednostka | ||
| Instrukcja | 1 | kawałek |
FAQ:
Przedmioty serwisowe:
1. Dostarczana jest dwuletnia bezpłatna usługa serwisowa (bez ramienia i pilota). W stanie zgodnym z instrukcją obsługi, bez nieautoryzowanej konserwacji części i maszyny nie ma oczywistych uszkodzeń mechanicznych, zapewniamy gwarancję jakości produktu bramki barierowej od daty użycia przez okres dwóch lat lub od datę wysyłki do trzech lat, w tym wszystkie części mechaniczne i elektroniczne inne niż specjalne materiały eksploatacyjne.
2. Oferowana jest dodatkowa usługa w późniejszym terminie.
3. Dostarczana jest obsługa techniczna.
* Następujące sytuacje są naliczane za obsługę (lub wymianę):
1.Broken przez złą instalację;
2.Broken przez niewłaściwe napięcie;
3. Powierzchnie systemu zniszczone przez niewłaściwą instalację lub użytkowanie.
4.Broken przez klęskę żywiołową.
5.Overdue.
6. Obsługa przedmiotów poza obietnicami.
