Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: WONSUN
Orzecznictwo: CE
Numer modelu: DZ-220B szlaban podjazdowy
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: negocjowalne
Szczegóły pakowania: Brama barierowa pojazdu Najpierw zapakowana w folię bąbelkową, a następnie wzmocniona kartonem do pa
Czas dostawy: 3-7 dni roboczych po otrzymaniu płatności
Zasady płatności: T / T, Western Union, Money Gram, Trade Assurance, Paypal itp.,
Możliwość Supply: 1000 zestawów/miesiąc
Metoda jazdy: |
bezszczotkowy silnik prądu stałego |
Nazwa: |
WONSUN 2.5sec 3m Szybka bezszczotkowa bariera DC Barrier Gate Backup Battery Barrier Gates |
RS485: |
TAK |
Prędkość znamionowa: |
1400 obr/min |
CE: |
TAK |
Prędkość: |
prędkość można regulować od 2,5 s do 8 s |
Metoda jazdy: |
bezszczotkowy silnik prądu stałego |
Nazwa: |
WONSUN 2.5sec 3m Szybka bezszczotkowa bariera DC Barrier Gate Backup Battery Barrier Gates |
RS485: |
TAK |
Prędkość znamionowa: |
1400 obr/min |
CE: |
TAK |
Prędkość: |
prędkość można regulować od 2,5 s do 8 s |

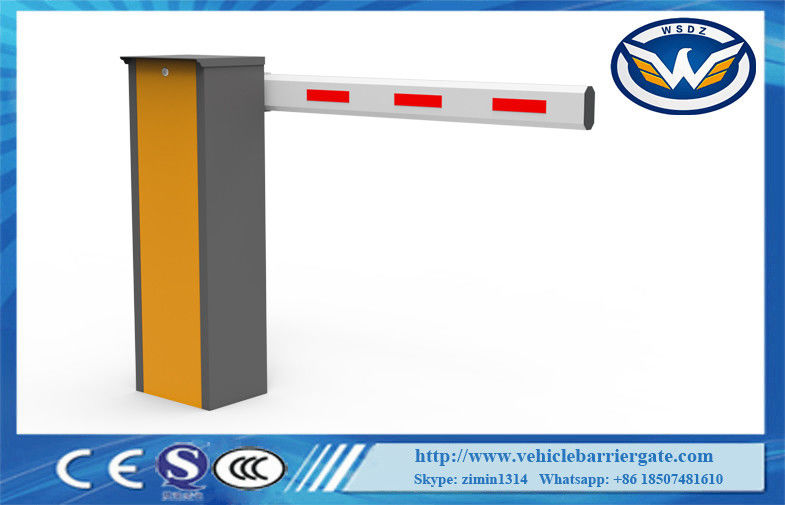

WONSUN 2.5sec / 3m DC Bezszczotkowy Barrier Gate Backup Battery Barrier Gates
1. parametry techniczne
1 Temperatura pracy (silnik): -30 ℃ ~ + 70 ℃
2 napięcie znamionowe: DC24V
3 Prędkość biegu: 2,5 s-8 s
4 prąd znamionowy: 9,5A
5 Moc znamionowa: 150 W
6 Prędkość bez obciążenia: 1850 obr./min
7 Prędkość znamionowa: 1400 obr./min
2. Funkcja
| 1 Prędkość biegu można regulować w zakresie od 2,5 s do 8 s |
| 2 ramię można szybko wymienić. |
| 3 otwórz bramę bariery za pomocą koła silnika po wyłączeniu zasilania, automatycznie zresetuj po włączeniu zasilania; |
| 4 Zakrzywiona struktura ruchu ramienia korby z trzema ogniwami, praca jest stabilna; |
| 5 Bezprzewodowy pilot zdalnego sterowania otwórz/zamknij |
| 6 Funkcja automatycznego cofania (regulacja siły) |
| 7 Złącze fotokomórek na podczerwień jest dostępne |
| 8 Dostępne jest złącze detektora pętli. |
| 9 Dobrze zintegrowany z wyposażeniem systemu parkowania samochodu, ze sterowaniem przewodowym (musi być sygnałem przełącznika) |
| 10 Złącze do sygnalizacji świetlnej (AC220V, moc poniżej 40 W) |
| Typ ramienia | Długość ramienia (L) | Czas pracy (S) | Wysokość między ramieniem a ziemią (M) |
| Proste ramię | 6m≥L>5m | 5S | H=0,83m, wysokość środka ramienia od poziomu gruntu |
| 5m≥L≥4,5m | 4S | ||
| 4,5m>L≥3m | 3S | ||
| Ramię składane pod kątem 90° | L≤5m | 5S | |
| Ramię składane 180° | L≤5m | 5S | |
| Dwa ramiona ogrodzenia | 5m≥L≥4m | 6S | H=0,9m, wysokość środka ramienia od poziomu gruntu |
| 4m>L≥3m | 3S | ||
| Trzy ramię ogrodzenia | 5m≥L≥4m | 6S | H=1.5m, wysokość środka ramienia od poziomu gruntu |
4. Regulacja balansu ramienia bariery
1, sprawdź i potwierdź stan ramienia w pozycji poziomej i pionowej, a następnie dokręć 2 szt. Śruby M12.
2, zgodnie ze stanem równowagi ramienia, powtórz regulację poziomu sprężyny M8 * 140 MM, upewnij się, że!
ramię otwiera się i zamyka w stajni.
3, W przypadku bramy barierowej z podwójnymi sprężynami należy jednocześnie wyregulować dwie sprężyny.
4, jeśli ramię otwiera się i zamyka zbyt mocno, sprawdź poniżej zdjęcie.Otwarte ramię mocno się trzęsie oznacza wiosnę
jest za ciasny, trochę luźny.Zbyt mocne drżenie ramienia oznacza, że sprężyna jest zbyt luźna, powtórz trochę sprężyny.
5. Instalacja elektryczna, schemat połączeń
1. Wewnętrzne okablowanie tego urządzenia zostało ukończone, gdy opuszcza ono fabrykę, proszę go nie zmieniać, wystarczy podłączyć zasilanie 220 V i ochronny przewód uziemiający, aby działały.
2. Interfejs sygnalizacji świetlnej: użycie sygnalizacji świetlnej o napięciu 2A24V.
3. Interfejs anty-smashingowy na podczerwień: można podłączyć zewnętrzne urządzenie antyradiacyjne na podczerwień i sygnał przełączający wyjścia antyradiacyjnego.
4. Interfejs czujnika naziemnego: obsługuje zewnętrzny czujnik naziemny.W przypadku korzystania z zewnętrznego czujnika uziemienia wystarczy podłączyć wyjście sygnału przełącznika przez czujnik uziemienia.
5. Interfejs sterowania przewodem interfejsu systemu parkowania: podłącz sygnał przełącznika z systemu do tego interfejsu, aby sterować barierą.
6. Wyjście sygnału limitu startu i limitu lądowania: wyjście sygnału przełącznika COM/NO/NC do systemu w celu poinformowania o aktualnym stanie bariery.
7. Interfejs komunikacyjny RS485 lub CAN: Oprogramowanie PC może być używane do zarządzania ponad 15 barierami.
6. Lista pakowania
| Nazwa | Specyfikacja | Ilość | Jednostka | Notatka |
| Wkręt sześciokątny | M12*70 | 2 | Kawałek | Mocowanie wysięgnika |
| Płyta prasy wysięgnika | 1 | kawałek | ||
| Listwa montażowa | 2 | kawałek | Naprawianie obudowy | |
| Kołek rozporowy | M12*150 | 4 | jednostka | Naprawianie obudowy |
| Klucz do sprawy | 2 | jednostka | ||
| Pilot zdalnego sterowania | 2 | jednostka | ||
| Instrukcja | 1 | kawałek |
7.Konserwacja produktu
1 Utrzymuj bramkę szlabanu w czystości
2 Co miesiąc sprawdzaj połączenia pod kątem luźnych części.
3 Sprawdź sprężystość sprężyny po uruchomieniu bramki bariery 3000 razy.
4 Sprawdź łatwo zużywające się części (takie jak sprężyna, wyłącznik krańcowy) co pół roku i wymień je.
5 Odległość zdalnego sterowania zostanie skrócona lub nie będzie działać w przypadku prześwietlania dużych obiektów, wyczerpywania się baterii, ekstremalnych warunków pogodowych.
